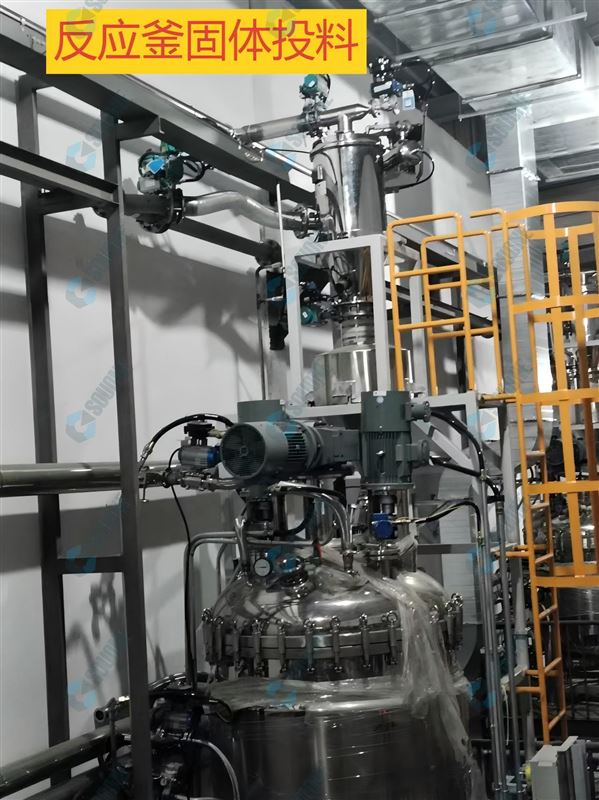

反應釜固體投料裝置是化工、制藥、食品等行業生產流程中的關鍵設備，其核心目標是通過全密閉設計解決傳統人工投料存在的粉塵污染、計量誤差大、效率低等問題。該裝置可適配噸袋、小袋、散裝粉體等多種物料形式，實現從存儲到反應釜的無塵化輸送與精準投加，確保生產環境清潔、產品質量穩定。

反應釜固體投料裝置的組成：

上料單元

真空上料機：利用羅茨真空泵產生負壓，將粉料從存儲罐吸入分離容器，通過旋風分離器實現氣固分離，物料落入料倉。

噸袋拆包機：直接對接噸袋或包裝袋，自動拆包并輸送物料，避免人工拆袋的粉塵污染。

螺旋輸送機：適用于短距離、小批量物料輸送，通過螺旋旋轉實現物料的穩定推送。

計量單元

失重式計量裝置：通過高精度傳感器實時監測物料重量變化，計量精度可達±0.3%-0.5%，支持多組分配方管理，一鍵切換生產任務。

稱重料倉：配備高精度傳感器，精確計量每次投料量，確保產品質量一致性。

投料單元

螺旋投料器：通過螺旋旋轉將計量后的物料精準投入反應釜，適用于密閉式反應釜。

氣力輸送投料：利用壓縮空氣將物料輸送至反應釜，適用于開放式反應釜或長距離輸送。

除塵單元

脈沖布袋除塵器：在上料、計量、投料過程中實時收集逸散粉塵，確保車間空氣質量符合衛生要求，粉塵泄漏率低于0.1%。

控制系統

PLC智能控制：作為整套裝置的“大腦”，PLC系統接收傳感器信號，根據預設程序自動調整設備狀態，實現全流程自動化控制。

遠程監控與報警：支持與MES系統對接，實時監控投料量、設備狀態，并可遠程操作或接收故障報警。


反應釜固體投料裝置的使用過程：

使用前準備：確保安全與效率的基礎

設備檢查與調試

機械結構檢查：確認螺旋輸送機、振動器、氣動閥門等部件無松動或磨損，檢查噸袋拆包機的刀片鋒利度，避免拆包時物料殘留。

電氣系統測試：通過PLC控制面板啟動自檢程序，驗證傳感器（稱重、壓力、流量）、電機、除塵器等設備的信號反饋是否正常。

密閉性驗證：關閉所有投料口，啟動真空泵抽真空至設定壓力，觀察壓力表是否穩定，確保系統無泄漏（泄漏率應＜0.5%）。

物料與參數匹配

物料特性確認：根據粉料的流動性、吸濕性、粒度分布等特性，調整設備參數。

易吸濕：提前開啟除濕模塊，將環境濕度控制在≤40%。

工藝參數設定：在PLC系統中輸入投料量、速度、時間等參數，并設置多組分投料的順序與間隔時間（如先投催化劑后投主料）。

安全防護措施

個人防護：操作人員需佩戴防塵口罩、護目鏡、防靜電手套，涉及易燃易爆物料時穿防靜電服。

環境隔離：在投料區域設置圍擋或負壓隔離罩，防止粉塵擴散至其他工段。

應急準備：檢查滅火器、急停按鈕、防爆通風系統是否處于可用狀態。

投料操作流程：

物料上料

噸袋投料：

將噸袋吊裝至拆包機支架，固定袋口并啟動自動切割裝置。

物料通過重力落入中間料倉，同時除塵器啟動，收集拆包過程中逸散的粉塵。

料倉滿料后，關閉進料閥，準備計量。

小袋投料：

人工將小袋物料倒入真空上料機的緩沖斗，啟動真空泵將物料吸入分離容器。

旋風分離器實現氣固分離，固體落入計量倉，氣體經除塵器過濾后排放。

精準計量

失重式計量：

計量倉初始重量清零，啟動螺旋輸送機以預設速度下料。

稱重傳感器實時監測重量變化，PLC根據重量損失速率動態調整螺旋轉速，確保實際投料量與設定值偏差≤0.5%。

接近目標值時，螺旋減速至低速模式，實現“軟著陸”投料，避免超量。

體積式計量（備用）：

在稱重傳感器故障時，可通過螺旋旋轉圈數或時間間接計量，但精度較低（±2%-3%），僅適用于對配比要求不嚴格的場景。

無塵化投料

密閉投料：

計量完成后，打開反應釜投料口的氣動密封閥，啟動螺旋輸送機將物料推入釜內。

投料過程中，反應釜攪拌器低速運行（50-100rpm），防止物料結塊。

氣力輔助投料：

對流動性極差的物料（如超細粉體），可通過壓縮空氣將物料從計量倉吹入反應釜，同時開啟釜內循環風機，避免物料沉積。

過程監控與調整

實時數據反饋：

PLC屏幕顯示當前投料量、剩余量、投料速度、設備狀態（如螺旋運行、除塵器工作）等參數。

異常處理：

堵料：立即停機，啟動反吹裝置（壓縮空氣脈沖）清理螺旋輸送機，或人工用軟管疏通。

超量/欠量：系統自動報警，操作人員需復核參數設置或檢查傳感器是否故障。

除塵器故障：緊急切換至備用除塵器，同時停機檢修，防止粉塵泄漏。

投料后清理與維護：

殘留物料清理

CIP在線清洗：

關閉所有物料閥，向計量倉和螺旋輸送機注入清洗液（如水或溶劑）。

啟動螺旋低速旋轉，配合高壓水槍沖洗內壁，清洗液通過底部排料口排出。

清洗完成后，用壓縮空氣吹干設備內部，防止殘留水分導致物料結塊。

人工清理：

對死角區域（如螺旋軸根部、閥門密封面），需拆卸部件進行人工擦拭，確保無殘留。

關鍵部件維護

螺旋輸送機：每月檢查螺旋葉片磨損情況，更換磨損超過30%的葉片；每季度對軸承加注潤滑脂。

除塵器：每周清理濾袋表面粉塵，每3個月更換破損濾袋；對脈沖閥進行動作測試，確保反吹效果。

稱重傳感器：每年用標準砝碼校準一次，避免計量漂移。

數據記錄與優化

記錄每批次投料量、時間、設備故障信息，分析投料效率波動原因（如物料濕度變化導致螺旋堵料頻率增加）。

根據歷史數據優化參數（如提高夏季投料速度以補償物料吸濕性增強導致的流動性下降）。
